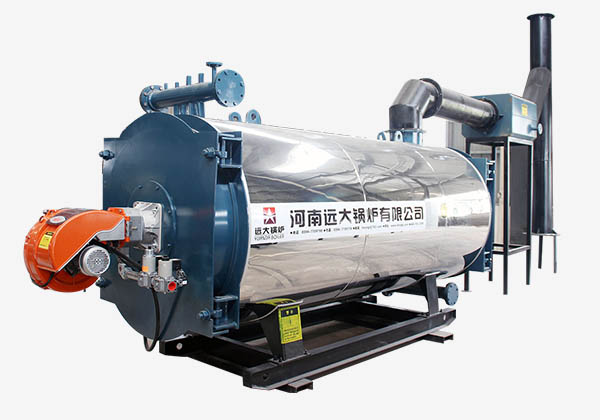

YY(Q)W系列燃油氣導熱油鍋爐,以天然氣、液化氣、沼氣、城市煤氣、輕油、柴油、重油等為燃料,該系列鍋爐采用臥式室燃三盤管結構,本體由外盤管、中盤管、內盤管等組成。 用途:油脂化工/化纖工業/木材加工/造紙/建材/食品行業等。
油包火三回程
采用三回程濕背式結構,從根本上解決了回燃室溫度過高導致后煙箱燒壞的問題
濕背式結構
全濕背式結構,全扳邊對接焊縫,降低后管板溫度,防止開裂
密排圓盤管
受熱面采用密排圓盤管,受熱面布置充足,降低管子表面熱負荷,使用更安全
設置空氣預熱器或余熱鍋爐
鍋爐尾部可設置空氣預熱器或余熱鍋爐,提高熱能利用效率
前后大開門設計
鍋爐采用前后大開門設計,檢修方便
多重安全保護功能
超油溫報警、超煙溫報警、低流量報警、液位保護、熄火保護、系統聯鎖
工業化包裝設計
專業的工業化包裝設計,不銹鋼外包,美觀大方,防腐蝕
國標大廠材質
采用安陽鋼鐵、天津無縫鋼管廠材質,保證質量
輔機系統 | 輔機系統機器組成 |
燃料制備系統 | 油罐、日用油箱、燃?xì)庹{(diào)壓裝置 |
風煙系統 | 煙囪 |
電控系統 | 普通控制柜(箱)、PLC控制系統、配電柜(高壓柜、低壓柜等)、配套二次儀表閥門、電線、電纜 |
汽、水系統 | 加藥裝置、消音器、減溫減壓裝置 |
燃燒系統 | 燃燒機、控制箱、配套儀表閥門 |
水處理系統 | 全自動軟水器、反滲透水處理系統 |
參數項目 鍋爐型號 | 額定熱功率 | 額定工作壓力 | 熱載體出口/進口溫度 | 設計熱效率 | 適用燃料 | 燃料消耗量 | 最大件運輸尺寸 | 最大件運輸重量 | |
KW | Mpa | ℃ | % | 天然氣Nm3/h | 輕柴油Kg/h | mm | t | ||
YY(Q)W-700Y(Q) | 700 | 0.8 | 280/250 320/290 | >96 | 天然氣 輕柴油 | 73.6 | 61.3 | 3200×1300×2050 | 3 |
YY(Q)W-1400Y(Q) | 1400 | 147.1 | 122.6 | 3710×1524×2150 | 4 | ||||
YY(Q)W-3000Y(Q) | 3000 | 296.4 | 249.2 | 5600×2400×3170 | 10 | ||||
YY(Q)W-3500Y(Q) | 3500 | 366.8 | 305.6 | 5900×2382×3560 | 10.2 | ||||
YY(Q)W-4200Y(Q) | 4200 | 436.6 | 367.5 | 6630×3200×3050 | 16.5 | ||||
YY(Q)W-5600Y(Q) | 5600 | 586.8 | 489.6 | 7200×3550×3920 | 23.6 | ||||
YY(Q)W-7000Y(Q) | 7000 | 726.9 | 612.3 | 8090×3675×4000 | 28 | ||||
注:1、燃料熱值:重油10000kcal/kg、輕柴油10240kcal/kg、天然氣9140kcal/Nm3、液化氣24000kcal/Nm3;當燃料熱值及化學成分發生變化時,表中部分參數會發生相應變化。 2、由于技術不斷創新改進,技術參數如有變動,恕不另行通知。 |
各類常見燃料熱值、耗費量、成本分析與對比(基于1噸蒸汽鍋爐計算) | ||||||||||
燃料 | 燃料密度(kg/m3)或(kg/Nm3) | 低位發熱量(KJ/kg)或(KJ/Nm3) | 鍋爐熱效率(%) | 燃燒氣體排放 | 市場價格(元/噸) | 燃料消耗量(kg/h) | 燃料費用 | 綜合評價 | ||
CO2 | SO2 | NOx | ||||||||
Ⅱ類煙煤 | 1200 | 17396 | 80 | 955 | 11.8 | 4.3 | 600 | 200 | 120 | 35噸/時以上普遍適用 |
輕柴油 | 850 | 42875 | 95 | 818 | 14.2 | 4 | 7000 | 66.1 | 462 | 允許使用,屬高成本 |
天然氣 | 0.741 | 35590 | 96 | 420 | / | 0.5 | 3.4 | 70.1 | 238 | 國家普遍推廣 |
木屑 | 130 | 13101 | 88 | 730 | / | 1.1 | 300 | 180 | 54 | 大多省市適用(推薦) |
稻殼 | 120 | 12689 | 87 | 685 | 0.2 | 1.3 | 550 | 200 | 110 | 大多省市適用(推薦) |
秸稈 | 80-100 (稻草-玉米) | 16697 (玉米秸稈) | 90 | 765 | 0.1 | 1.3 | 300 | 160 | 48 | 大多省市適用(推薦) |
生物質成型顆粒 | 750 | 18392 | 90 | 950 | / | 1 | 800 | 160 | 128 | 大多省市適用(推薦) |
